在電源管理領域，電感器作為儲能元件，其性能直接影響到電源的穩定性和效率。LP3716C是一款由芯茂微電子（CHIP HOPE）設計生產的低功耗原邊反饋控制芯片，廣泛應用于12W以下的隔離方案。本文將深入探討LP3716C的電感峰值電流，以及如何通過精確計算來優化電源設計。

LP3716C概述

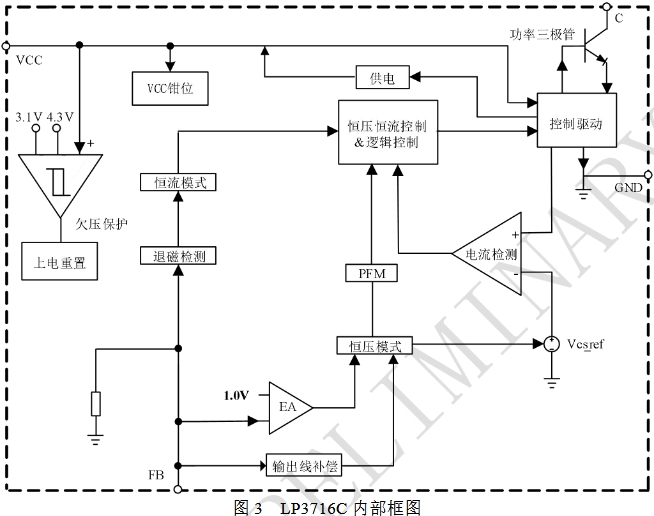

LP3716C是一款集成了BJT的電源管理芯片，適用于12W以下的隔離方案。它具備內置啟動電路、高精度的固定峰值電流、輸出線損補償技術、輸出短路保護、過壓保護、VCC欠壓保護、FB腳上電阻開路保護以及過溫保護等多種功能。

電感峰值電流的重要性

電感峰值電流是衡量電感器在電源轉換過程中能夠承受的最大電流。在設計電源時，確保電感器的峰值電流高于實際應用中的最大電流，是防止電感器飽和和保護電路安全的關鍵。

LP3716C的電感峰值電流計算

電感峰值電流的計算公式為：

IL(PK)=IOUT(MAX)+VOUT×(VIN?VOUT)1.6×VIN(MAX)×L×fSWIL(PK)=IOUT(MAX)+1.6×VIN(MAX)×L×fSWVOUT×(VIN?VOUT)

其中：

    IL(PK)IL(PK) 是電感峰值電流。
    IOUT(MAX)IOUT(MAX) 是最大輸出電流。
    VOUTVOUT 是輸出電壓。
    VINVIN 是輸入電壓。
    VIN(MAX)VIN(MAX) 是最大輸入電壓。
    LL 是電感值。
    fSWfSW 是開關頻率。

如何選擇合適的電感器

    確定最大輸出電流：根據電源設計的需求，確定最大輸出電流。
    選擇電感值：根據開關頻率和允許的紋波電流，選擇合適的電感值。
    計算電感峰值電流：使用上述公式計算電感峰值電流，確保所選電感器的額定電流高于計算值。
    考慮安全裕度：在實際應用中，建議選擇電感峰值電流高于計算值20%以上的電感器，以提供足夠的安全裕度。

結論

LP3716C作為一款高性能的電源管理芯片，其電感峰值電流的計算對于電源設計至關重要。通過精確計算和選擇合適的電感器，可以確保電源的穩定性和效率。在設計過程中，應綜合考慮電感器的額定電流、電感值、開關頻率以及安全裕度，以實現最優的電源性能。
