FT8440AD 是輝芒微FMD 12V350mA DIP7非隔離buck功率變換器，兼容芯鵬PN8034/PN8036，必易KP3221/KP3222/KP3281

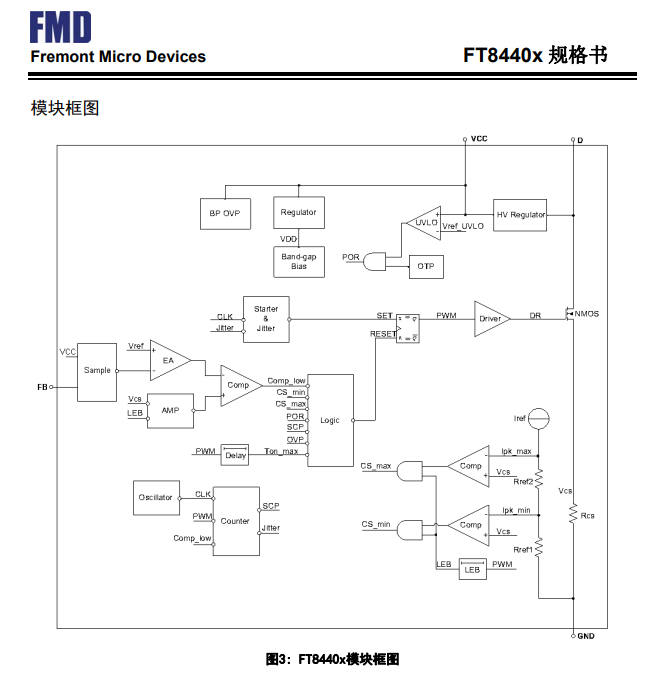

FT8440x是一款高性能、高精度、低成本的非隔離PWM功率開關。它包含一個專門]的電流模PWM控制器和一個高壓功率開關管。內置的誤差放大器經過優化保證優越的動態響應。高精度的內部分壓電阻和參考電壓，以及穩定的閉環反饋使得FT8440x在全電壓輸入范圍內都能得到穩定的高精度輸出電壓。
FT8440x采用超高壓工藝，內部集成高壓?jiǎn)?dòng)電路，高壓功率開關，以及電流采樣電阻，減少了外部元器件，極大地簡化了系統應用。內置的頻率抖動和軟驅動設計能有效提高EMI性能。
內部集成的功能還包括: VCC欠壓保護(UVL0)、 VCC過壓保護(OVP)、 過溫保護(OTP)、 逐周期過 流保護(OCP)、 輸出短路保護(SCP)。完善的保護功能，保證了系統的可靠性。
FT8440x提供S0P8和DIP7封裝形式。
集成650V高壓 啟動電路和高壓功率開關
高精度恒壓輸出 (土3%)
輸出電壓通過FB腳設定:
FB懸空: 12V輸出
FB短路至GND: 18V輸出
FB接分壓電阻:輸出連續可調 FT8440S/Bx:9~18V
FT8440Ax:5~ 18V

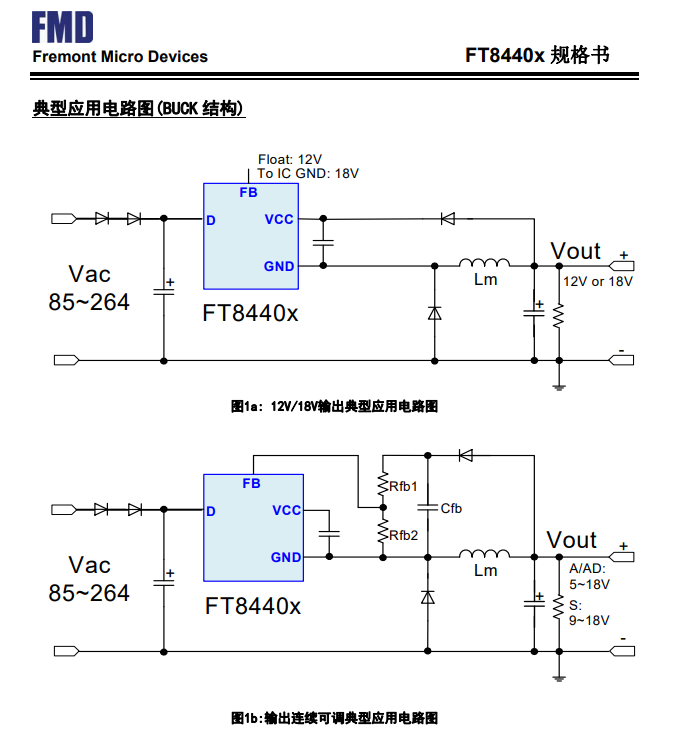

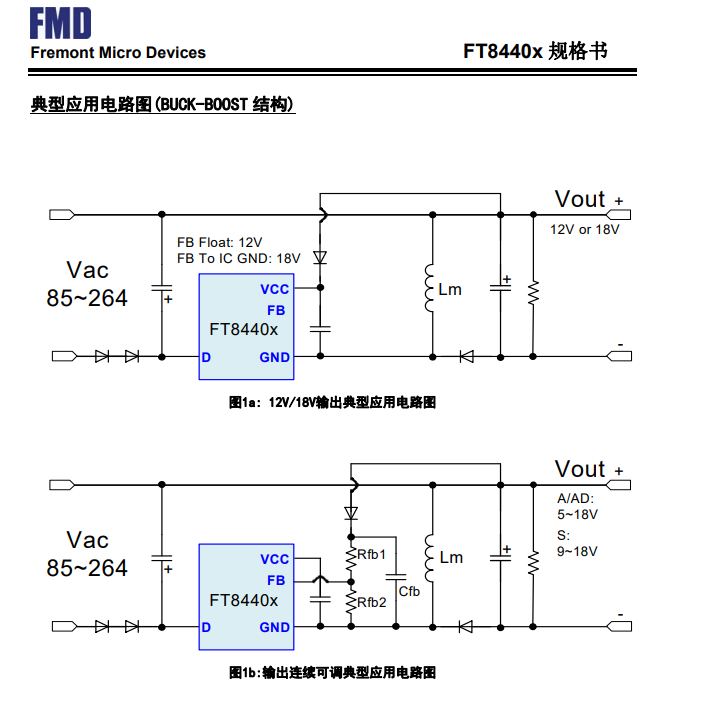

低成本Buck、Buck-boost方案
適用于Flyback等 多種架構
快速啟動: 50mS (typ )
低靜態功耗:
FB懸空/接地模式: 60mW (typ.)
輸出可調模式: 150mW(typ. )
內置抖頻技術，提高EMI性能
內置前沿消隱(LEB)
內置欠壓、過壓、過流、過溫、短路等保護功能
封裝形式: SOP8, DIP7
FT8440AD應用領域
小家電輔助電源
智能家居
替代線性，RCC電源
