FT8440E/FT8440S是一款非隔離交直流轉換芯片，專為小家電輔助電源設計。它把高壓啟動電路、PWM控制器、功率MOS管全部集成到一顆SOP8芯片里，外圍只需4-5個元件就能做出12V或18V電源。
核心特點：
| 型號 | 耐壓 | 狀態 | 推薦度 |
|---|---|---|---|
| FT8440E | 600V | 主力型號 | ????? |
| FT8440S | 650V | 逐步停產 | 不推薦新設計 |
封裝與包裝：
輸出能力： 穩態200mA，瞬態250mA（Buck結構，全電壓輸入）

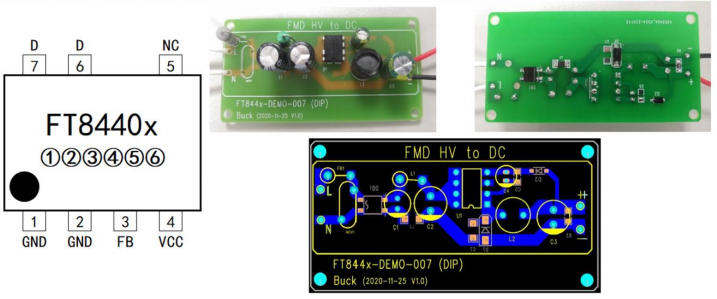

| 引腳 | 名稱 | 功能 |
|---|---|---|
| 1,2 | GND | 芯片地+功率MOS源極 |
| 3 | FB | 反饋設定：懸空=12V，接地=18V |
| 4 | VCC | 芯片供電（內部9.8V啟動） |
| 5-8 | D | 高壓輸入端，內置600V MOS漏極 |
外圍元件清單：
適用于輸入電壓波動大或需要負輸出的場景，電路結構類似，電感接法不同。
| 參數 | 典型值 | 備注 |
|---|---|---|
| 啟動時間 | 50ms | 高壓啟動電路直接充電 |
| 工作頻率 | 40kHz | 內置抖頻，EMI友好 |
| 峰值電流 | 530mA | 逐周期限流保護 |
| 待機功耗 | 60mW | FB懸空/接地模式 |
| 導通電阻 | 20Ω | 內置MOS |
| 前沿消隱 | 500ns | 無需外部RC濾波 |
保護功能： 欠壓(7.5V/9.8V)、過壓(22V)、過流、過溫(150℃)、短路（打嗝重啟）
| 位置 | 推薦值 | 作用 |
|---|---|---|
| 輸入電容 | 4.7μF/400V | 儲能濾波，按2μF/W計算 |
| VCC電容 | 1μF | 影響響應速度，小則快但空載電壓高 |
| 輸出電容 | 470-1000μF | 減小紋波，ESR盡量低 |
| 問題 | 原因 | 解決 |
|---|---|---|
| 輸出電壓偏高 | VCC電容太小或空載 | 增大VCC電容至2.2μF，或加假負載 |
| 帶載能力不足 | 電感飽和或輸入電容小 | 換更大飽和電流電感，增大輸入電容 |
| 啟動困難 | 起機負載過重 | 限制起機電流<額定80%，或增大VCC電容 |
| EMI超標 | 環路面積大 | 縮短功率走線，加磁珠或π型濾波 |
例：12V×0.2A=2.4W，取4.7μF或2.2μF×2
輸出電容：
FT8440E用最簡單的外圍、最省心的調試、最低的成本，解決了小功率12V/18V電源設計。不需要懂環路補償，不需要算啟動電阻，F(xiàn)B腳懸空或接地就能工作，是工程師快速交付項目的利器。如需要FT8440E/FT8440S詳細資料，請聯系深圳三佛科技。三佛科技提供技術支持，批量價格有優勢~
設計口訣：FB懸空12V，接地18V；電感別飽和，電容按2μF/W；環路面積小，散熱鋪銅好。
