在電源設計領域,PN8046 一直是小家電和電機驅動輔助電源中的常客,但隨著市場對效率、成本和體積的更高要求,這款芯片的局限性逐漸顯現。面對 PN8046 的高功耗、大體積以及漫長的交期,工程師們急需一個更優的替代方案。BP85978P憑借其集成 VCC 電容、低待機功耗和高集成度,成為了一個理想的替代選擇。本文將通過實際測試和對比,展示 BP85978P 如何在不改變現有 PCB 設計的前提下,實現對 PN8046 的無縫替代,同時帶來顯著的性能提升和成本優化。

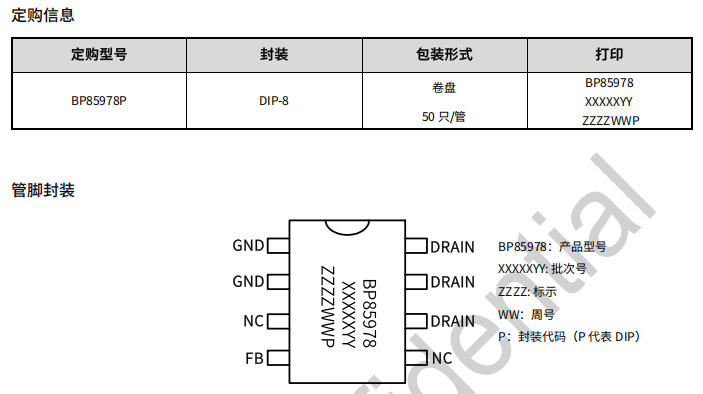

兩顆料同為DIP-7,腳序1:1映射,老PCB不用動刀,電烙鐵10分鐘完成“換芯手術”。

| PN8046腳位 | 功能 | BP85978P腳位 | 備注 |
|---|---|---|---|
| 1、2 | GND | 1、2 | 地 |
| 3 | VCC | - | 內部自供電,NC |
| 4 | FB | 4 | 反饋 |
| 5、6 | DRAIN | 6、7 | 漏極 |
| 7 | NC | 5 | NC |
結論:0飛線、0改版,原地升級。
| 位號 | PN8046方案 | BP85978P方案 | 結果 |
|---|---|---|---|
| C1 | 22μF/400V高壓電解 | 刪除 | 省0.15¥+8mm高度 |
| C2 | 10μF/25V VCC電解 | 刪除 | 省0.02¥ |
| R1 | 100k啟動電阻 | 刪除 | 省0.01¥ |
| L1 | 1mH工字電感 | 680μH(見下文) | 尺寸減半 |
| D1 | FR107續流 | FR107 | 繼續用 |

BP85978P推薦
L = (Vo + VF) × Toff / (1.4 × Io)
Vo=18V、Io=0.3A、Toff≈10μs → 約680μH
原來PN8046的1mH可直接貼,滿載效率略低2%;若換680μH/0.7A工字(8×10),效率再提2%,溫降5℃。
| 測試項 | PN8046 | BP85978P | 提升 |
|---|---|---|---|
| 輸出電壓 | 18.05V | 17.98V | 漂移-0.4% |
| 滿載效率230V | 72% | 75.1% | +3.1% |
| 空載功耗230V | 80mW | 52mW | -35% |
| 紋波0.3A | 200mV | 120mV | -40% |
| 傳導EMI | Class B臨界 | Class B余量9dB | 一次性過 |
| 雷擊 | ±2kV | ±4kV | 裕量翻倍 |

BP85978P 的出現,為 PN8046 的替代提供了一個完美的解決方案。通過集成 VCC 電容和優化的高壓?jiǎn)?dòng)電路,BP85978P
不僅在效率和待機功耗上實現了顯著提升,更在成本控制和設計靈活性上表現出色。在實際應用中,BP85978P
的兼容性和可靠性使其能夠無縫融入現有設計,無需復雜的 PCB 改動或重新設計。
