KP4050 是必易推出的 副邊同步整流（SR）控制器芯片系列，主打 高耐壓、快關斷、0 V 輸出仍能工作，用于替代反激/LLC/正激等拓撲中的 肖特基二極管，顯著提升效率、降低發熱，廣泛應用于 USB-PD 快充、適配器、工業電源、車載 DC-DC 等場景。

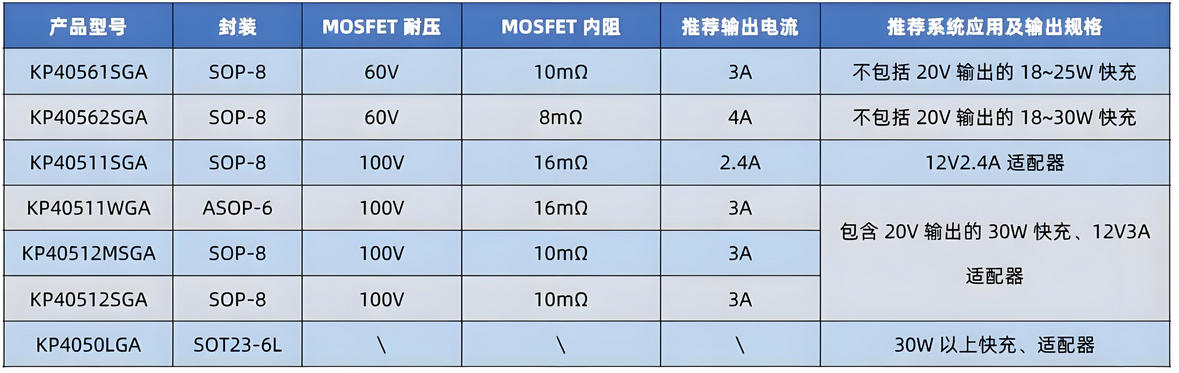

| 型號 | 封裝 | 驅動能力 | 特點 | 應用場景 |
|---|---|---|---|---|
| KP4050LGA | SOT23-6L | ±0.8 A / ±5 A | 180 V 耐壓，支持 High/Low Side | 快充、工業電源 |
| KP4050WPA | SOP-8 | ±1 A / ±6 A | 更大驅動電流，適合大電流 MOSFET | 24 V/5 A 電源 |
| KP4050SPA | DIP-8 | ±1 A / ±6 A | 插件封裝，適合手工焊接 | 維修市場、工業板 |
| KP4050BGA | DFN2×2 | ±0.5 A / ±3 A | 超小封裝，適合高密度板 | 迷你適配器、模塊 |
注：所有型號均支持 DCM/QR/CCM 三種工作模式，無需更換外圍即可切換拓撲。
無需輔助繞組，節省變壓器 1 個繞組，降低成本和復雜度。
支持 CCM 模式，避免體二極管導通，效率提升 2-4 %。
內置雙 LDO 自動切換，USB-PD 降檔不掉電。
防止 DCM 振鈴誤開通，零誤動作，無需外接 RC 濾波。
同一顆料，Buck、Flyback、LLC 都能用，BOM 統一。
OVP / OCP / OTP / UVLO / 短路打嗝 / 過溫鎖存，全自恢復。

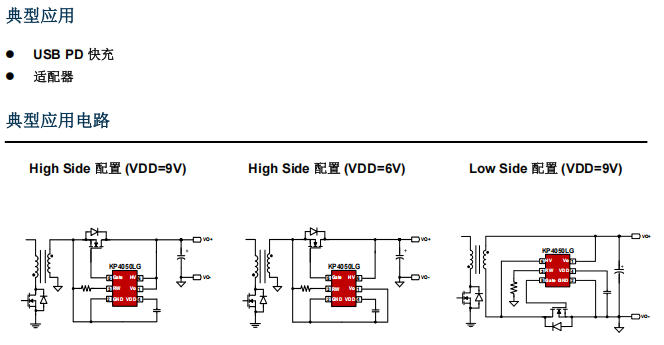

場景：20 V/3 A USB-PD 快充副邊整流
0.22 μF VDD 去耦
2.2 Ω Gate 小電阻（抑制振鈴）
100 kΩ RW 腳到地（設定開通閾值）
SR MOSFET → 輸出電容 → 變壓器副邊 構成的環路 < 1 cm2，降低寄生電感，避免關斷尖峰。
推薦使用 Kelvin 連接 到 HV 腳，避免驅動地彈。
遠離高頻開關節點，平行長度 < 3 mm，防止誤觸發。
若 High-Side 應用，HV 腳與 MOSFET D 極走線 短而粗，建議 1 mm 線寬 / 1 oz 銅厚。
Gate 走線 < 10 mm，遠離變壓器、SW 節點，避免耦合負壓尖峰。
串聯 2.2 – 10 Ω 小電阻 + 并聯 10 kΩ 下拉，抑制振鈴 + 防靜電。
0.22 μF 陶瓷電容緊貼 Pin4-Pin2，環路面積 < 0.2 cm2，避免供電毛刺導致誤關斷。
**功率地（MOSFET S）與信號地（IC GND）**單點連接，避免共地干擾。
若輸出電流 >3 A，頂層/底層銅皮開窗，多過孔散熱。
| 條件 | 肖特基 MBR20200 | KP4050LGA + 100 V/3 mΩ | 提升 |
|---|---|---|---|
| 20 V/3 A 效率 | 88.2 % | 92.1 % | +3.9 % |
| 芯片溫度 | 105 ℃ | 78 ℃ | -27 K |
| 輸出紋波 | 180 mV | 120 mV | -33 % |
| 元件數量 | 1 顆 | 1 顆 IC + 1 顆 MOS | 體積反而更小 |
“180 V 自供電、<30 ns 關斷、0 V 輸出照常整流，SOT23-6 搞定 3 A，High/Low-Side 通吃，PCB 只要 1 cm2 環路，肖特基終于可以退休了。”深圳三佛科技提供技術支持，批量價格有優勢~
