在現代家電設計中，電源方案的選擇對于產品的性能和可靠性至關重要。以豆?jié){機為例，其電源模塊不僅要提供穩定的電壓和電流，還要具備高效能、低噪音和良好的散熱性能。本文將詳細介紹如何使用LP2178B芯片設計一款5V400mA輸出的豆?jié){機電源方案，以替代傳統的AP8506方案。

產品規格

LP2178B是一款高性能的降壓型DC-DC轉換器，專為小家電電源設計。其主要規格如下：

    輸入電壓范圍：90VAC~265VAC，適應全球不同電網電壓。
    輸出電壓：4.6V~5.4V，典型值為5V，滿足豆?jié){機的5V供電需求。
    輸出電流：400mA，最大過流保護值為660mA，確保設備在過載時的安全。
    效率：在115VAC輸入時，效率可達60%以上，有效降低能耗。
    紋波電壓：<100mV，確保電源輸出的穩定性，減少噪音對豆?jié){機性能的影響。
    工作溫度范圍：0℃~50℃，適應家庭環境下的正常使用。

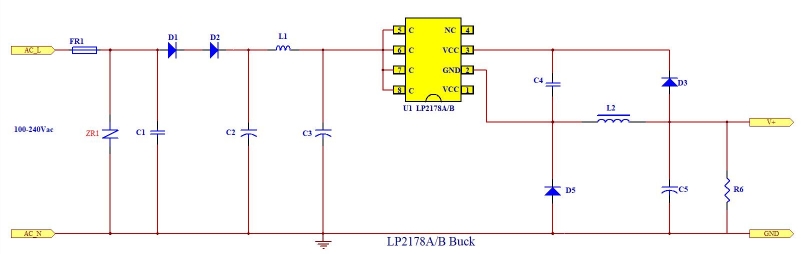

電路原理圖

LP2178B的電路設計簡潔高效，以下是其典型應用電路原理圖：

電路說明：

    輸入濾波：通過C2、C3等電解電容對輸入的交流電壓進行濾波，減少電網噪聲對電源的影響。

    整流橋：使用D1、D2、D3等二極管組成整流橋，將交流電轉換為直流電。

    降壓轉換：LP2178B芯片為核心部件，通過電感L1和電容C4、C5等外圍元件實現降壓功能，將高電壓直流電轉換為穩定的5V輸出。

    過流保護：當輸出電流超過660mA時，芯片內部的過流保護機制將啟動，自動重啟電路，保護電源和負載設備。

    輸出濾波：通過C4、C5等電容對輸出電壓進行二次濾波，確保輸出紋波小于100mV。

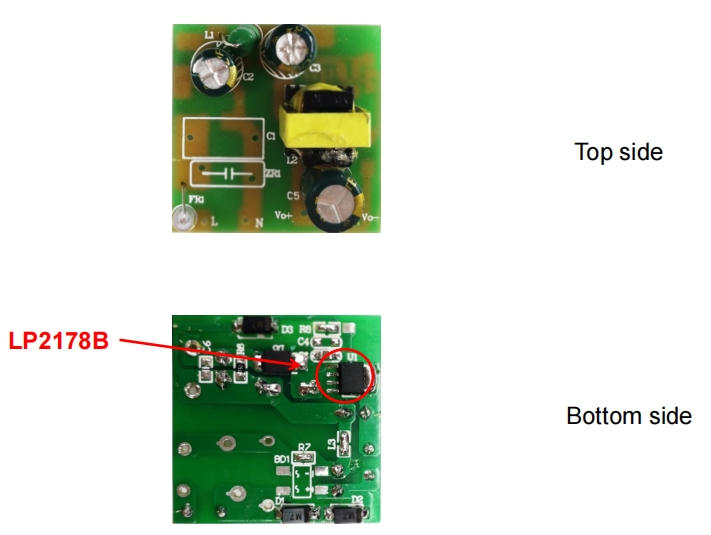

電路板實物

以下是LP2178B電源模塊的電路板實物圖，展示了其緊湊的布局和簡潔的設計：

頂底部視圖：

電路板特點：

    緊湊設計：所有元件均采用貼片封裝，節省空間，適合嵌入式應用。
    散熱良好：關鍵元件如LP2178B芯片和電感L1均設計在通風良好的位置，確保在高負載下也能保持穩定工作。
    可靠性高：電路板采用高質量的PCB材料，經過嚴格的老化測試，確保長期使用的可靠性。

BOM（物料清單）

以下是LP2178B電源模塊的物料清單，詳細列出了所有元件及其規格：

變壓器參數

在LP2178B方案中，變壓器的設計至關重要，以下是相關參數：

    型號：EE100.3*120T
    電感量：0.5mH
    額定電流：400mA
    工作頻率：50Hz/60Hz
    繞組：初級繞組和次級繞組分別設計，確保高效的能量轉換和良好的隔離性能。

變壓器工作原理：

變壓器通過電磁感應將輸入的高電壓轉換為適合降壓轉換器處理的低電壓。在本方案中，變壓器將整流后的直流電壓轉換為適合LP2178B芯片處理的電壓水平，從而實現高效的降壓轉換。

性能測試

1. 效率測試

在不同輸入電壓下，LP2178B電源模塊的效率表現如下：

    90VAC/60Hz：效率為67.01%，損耗為44.0mW。
    115VAC/60Hz：效率為68.32%，損耗為42.0mW。
    230VAC/50Hz：效率為65.19%，損耗為50.0mW。
    264VAC/50Hz：效率為63.85%，損耗為48.0mW。

2. 紋波測試

在不同負載條件下，輸出紋波電壓如下：

    無負載：紋波電壓為24mV~58mV。
    滿載：紋波電壓為40mV~50mV。

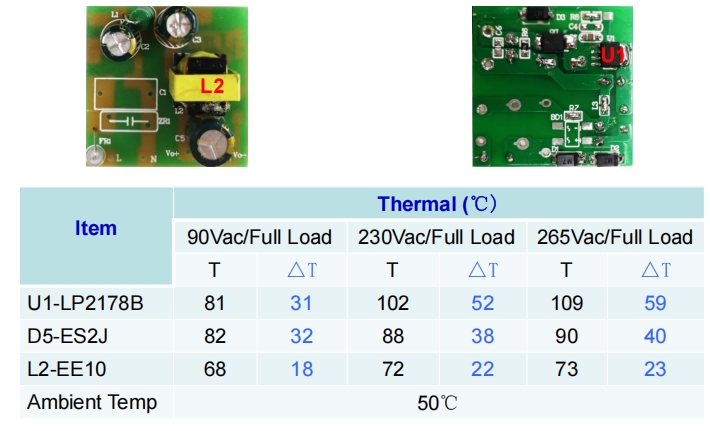

3. 溫升測試

4. 動態負載測試

在輸入電壓為90VAC和264VAC時，負載從10%變化到90%的動態響應如下：

    90VAC/60Hz：輸出電壓在4.60V~5.80V之間變化，滿足設計要求。
    264VAC/50Hz：輸出電壓在4.60V~5.80V之間變化，同樣滿足設計要求。

總結

LP2178B電源方案以其高效能、低噪音和穩定的輸出性能，為豆?jié){機提供了一個理想的電源解決方案。通過精心設計的電路原理圖、緊湊的PCB布局以及優化的元件選擇，該方案不僅滿足了豆?jié){機的供電需求，還具備良好的散熱性能和高可靠性。與傳統的AP8506方案相比，LP2178B方案在效率和穩定性方面表現更為出色，是現代小家電電源設計的優選方案。

如果您對LP2178B電源方案感興趣，或希望了解更多技術細節，歡迎隨時聯系我們。
