在 IoT 小家電、智能面板或傳感節點里,工程師最怕的就是“待機電源”——功率不大,卻占掉寶貴的 PCB 面積和 BOM 成本。明微推出的 SM7033PK,用一顆 SOP-8 封裝就把 85-265 VAC 輸入、3.3-18 V/150 mA 輸出的恒壓方案做到了極致精簡:整流橋之后,只需 5 個外圍元件即可上電運行,真正讓“小體積”與“低成本”兼得。

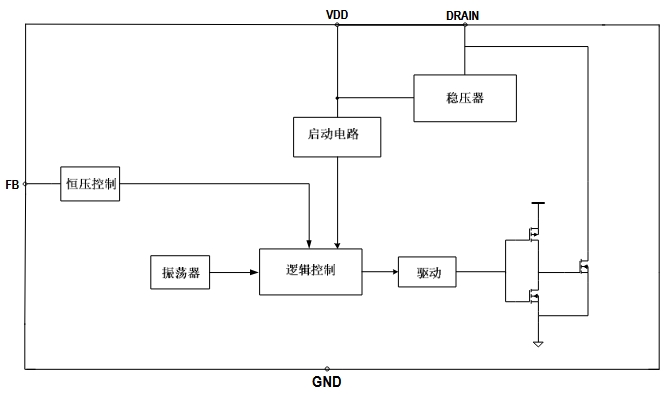

傳統 Buck/Buck-Boost 恒壓方案需要電流采樣電阻、VCC 供電繞組、環路補償網絡……SM7033PK 把這些全部集成:
內置高壓?jiǎn)?dòng)與 CS 電阻,省去啟動電阻與電流采樣;
固定頻率+峰值電流模控制,無需補償網絡;
自恢復輸出開/短路、過溫、過壓等 6 重保護一次性打包。

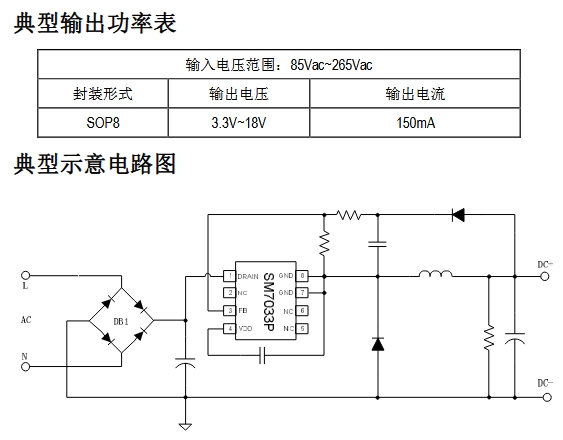

結果就是,電感、輸出電容、反饋分壓電阻、濾波電容、整流橋——5 個元件就能跑。
芯片 FB 腳基準 1.25 V,通過外部電阻分壓,輸出電壓可在 3.3-18 V 之間任意設定;若直接短接到 VOUT,亦可固定 5 V/12 V 常規檔。150 mA 連續電流能力,足以覆蓋 Wi-Fi 模組、繼電器線圈、MCU 及傳感器群組。

內置抖頻+軟驅動,裸板即可過 CISPR-22/EN55022 Class B;貼片屏蔽電感或工字電感均可,布線自由度極高。
樣機實測:230 VAC 輸入、12 V/150 mA 輸出,傳導余量 >6 dB,輻射余量 >8 dB,無需共模電感即可過認證。
115 VAC 典型效率 75 %,230 VAC 仍有 72 %;空載功耗 <40 mW,滿足歐洲 ERP 與 DOE VI 要求,讓整機待機輕松下 0.5 W。

全部元件加起來,占板面積 15 mm × 12 mm,高度 6 mm 以內,可直插或貼片。
電感飽和電流 ≥1.5×Iout,DCR 越小越好;
輸出電容建議 47 μF/25 V 低 ESR 陶瓷或固態電容,紋波 <50 mV;
若需 3.3 V 輸出,F(xiàn)B 分壓電阻比例 2.64 : 1,注意選用 1 % 精度;
安規距離:整流橋到 DRAIN ≥1.5 mm,滿足 2.5 kV 浪涌。

當“空間”與“成本”成為小家電硬件迭代的硬杠桿,SM7033PK 用極簡外圍給出了一條高可靠、易量產的 3.3-18 V/150 mA 待機電源路徑:5 個元件,SOP-8 封裝,85-265 VAC 全范圍恒壓,一次設計,多方復用。下一次做智能插座、溫控器或語音遙控器,不妨把“電源焦慮”直接交給 SM7033PK。
