在當今電子設備日益普及的時代，電源適配器作為連接電源和設備的重要橋梁，其性能直接影響到設備的使用體驗和能效表現。輝芒微推出的FT8395MBB和FT8395MDB芯片，為18W適配器待機電源提供了一種高效、低成本的解決方案，可廣泛應用于手機、路由器、機頂盒、數碼相機等設備的充電器電源。

芯片特點與優勢

FT8395MBB和FT8395MDB芯片采用原邊反饋控制技術，相較于傳統的副邊反饋方案，省去了光耦和TL431等元件，簡化了電路設計，降低了物料成本。芯片內置650V高壓功率MOSFET，采用PFM（脈沖頻率調制）和準諧振（QR）模式，具有優異的輸出紋波特性和容性負載起機特性，能夠滿足6級能效標準，同時有效降低音頻噪聲和EMI干擾，提升電源的性能和可靠性。

典型應用電路與管腳定義

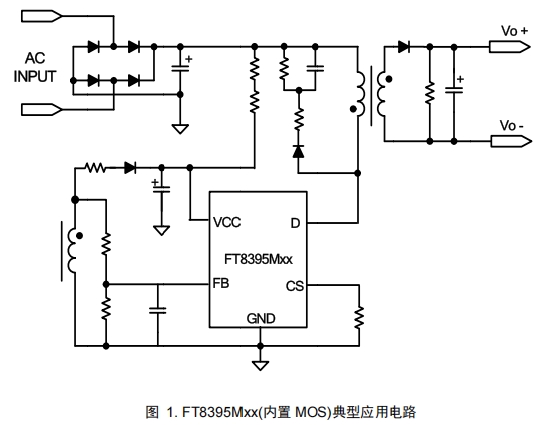

FT8395MBB和FT8395MDB的典型應用電路如圖1所示，電路結構簡潔，外圍元件少，便于設計和生產。

芯片的管腳定義如下：

    VCC（腳1）：芯片電源腳，為芯片提供工作電壓。
    GND（腳2）：芯片地，與電源地相連。
    FB（腳3）：反饋電壓輸入端，用于接收輸出電壓的反饋信號，實現恒壓控制。
    CS（腳4）：電流采樣端，用于檢測變壓器的原邊電流，實現恒流控制。
    D（腳5/6/7/8）：內置MOS的DRAIN端，連接變壓器的原邊繞組，控制能量的傳輸。

功率與封裝信息

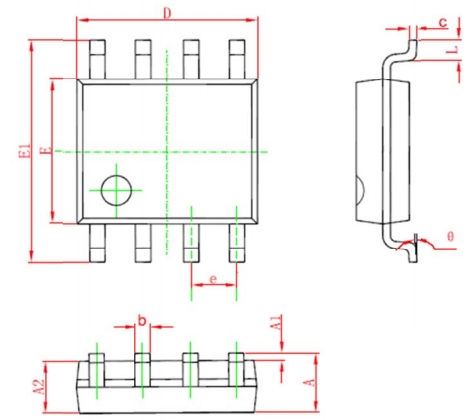

FT8395MBB和FT8395MDB在90~264Vac輸入電壓范圍內，典型功率可達18W，適用于多種功率要求的適配器電源。芯片采用SOP8封裝，封裝外形尺寸小巧，便于在緊湊的電源適配器內部進行安裝和散熱設計。封裝尺寸如下：

    A：1.350~1.750mm
    A1：0.100~0.250mm
    A2：1.350~1.550mm
    b：0.330~0.510mm
    c：0.170~0.250mm
    D：4.700~5.100mm
    E：3.800~4.000mm
    E1：5.800~6.200mm
    e：1.270mm（BSC）
    L：0.400~1.270mm
    θ：0°~8°

保護功能與可靠性

FT8395MBB和FT8395MDB芯片內置了豐富的保護功能，包括逐周期峰值電流限制、VCC過壓/欠壓保護、過溫保護（OTP）、開環保護、輸出短路保護等，確保電源在異常情況下能夠快速關斷并及時重啟，有效保護電源和設備的安全。這些保護功能提高了電源的可靠性，降低了故障率，延長了電源的使用壽命。

應用場景與市場前景

隨著電子設備對電源性能要求的不斷提高，F(xiàn)T8395MBB和FT8395MDB芯片憑借其高效、低成本、高可靠性的特點，在適配器電源市場中具有廣闊的應用前景。它們不僅能夠滿足手機、路由器等設備的待機功耗要求，還能為機頂盒、數碼相機等提供穩定的電源支持，是電源設計工程師的理想選擇。

總之，F(xiàn)T8395MBB和FT8395MDB芯片為18W適配器待機電源提供了一種創新的解決方案，通過簡化電路設計、降低成本、提升性能和可靠性，助力電子設備實現更高效的能源利用和更優質的使用體驗。
