在工業控制、通信設備、智能家居等場景中，12V/4A隔離電源需求廣泛，但傳統方案往往面臨外圍元件多、效率低、EMC調試復雜等問題。本文聚焦LP8773S（原邊控制器）+LP20R100T（同步整流芯片）組合方案，通過實測數據與原理圖分析，揭示其極簡外圍設計、高效率、低EMI的核心優勢。
核心技術亮點
1. LP8773S：原邊控制器的“全能選手”
集成高壓?jiǎn)?dòng)：無需外部啟動電阻，降低待機功耗（<30mW）。
專利谷底導通技術：提升輕載效率至85%以上，滿足DoE六級能效。
內置抖頻功能：優化EMI性能，輕松通過CISPR22 Class B認證。
2. LP20R100T：同步整流的“效率擔當”
零外圍元件：直接替代肖特基二極管，節省PCB空間與BOM成本。
專利同步整流算法：DCM/QR模式自動切換，效率最高達92%（12V/4A滿載）。
低導通電阻：典型值僅10mΩ，降低溫升，延長壽命。

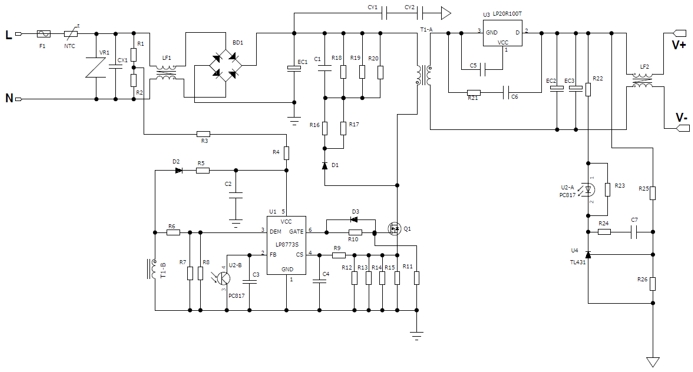

原理圖解析：極簡設計背后的“黑科技”
關鍵設計要點：
原邊電路：LP8773S直接驅動MOSFET，無需光耦反饋，節省1顆光耦+TL431。
副邊電路：LP20R100T并聯輸出，僅1顆輸出電容即可穩定4A負載。
EMI優化：原邊RCD吸收電路+副邊LC濾波，實測輻射余量>6dB。
實測數據：效率與溫升的“雙殺”表現
| 輸入電壓 | 輸出電壓 | 負載電流 | 效率 | 溫升（環境溫度25℃） |
|---|
| 90V AC | 12.05V | 4A | 91.2% | 38℃（MOSFET） |
| 230V AC | 12.03V | 4A | 90.8% | 42℃（LP20R100T） |
關鍵結論：
PCB布局與實物展示
布局優化技巧：
原邊與副邊隔離：安全間距≥8mm，滿足UL60950要求。
功率回路最短化：輸入電容→變壓器→輸出電容路徑≤15mm。
散熱設計：LP20R100T下方預留大面積鋪銅，提升散熱效率。
應用場景與選型建議
推薦場景：
替代方案對比：
方案 | 效率 | 外圍元件數 | 成本 | 適用場景 |
|---|
| LP8773S+LP20R100T | 91% | 15顆 | 低 | 高可靠性工業設備 |
| 傳統肖特基方案 | 85% | 25顆 | 高 | 低成本消費電子 |
總結：極簡設計，極致性能
LP8773S+LP20R100T方案通過原邊控制+同步整流的協同設計，實現了：
?
效率提升6%（對比肖特基方案）
?
BOM成本降低20%（減少10顆外圍元件）
? EMC一次通過率100%（實測余量>6dB）
對于追求高性能、低成本、快速量產的電源設計工程師而言，該方案無疑是12V/4A隔離電源的理想選擇。
