在小家電領域，電源芯片的性能與成本一直是工程師們關注的焦點。隨著技術的不斷進步，越來越多的高性能、低成本芯片進入市場，為小家電產品的升級換代提供了有力支持。FT8430便是這樣一款芯片，它以其卓越的性能和超簡易的電路設計，成為小家電電源芯片的高性價比之選，完美替代了傳統的KP3111LGA芯片。
FT8430是一款高性能、高精度、低成本的非隔離Buck功率開關，它集成了專門的電流模PWM控制器和高壓功率開關管，能夠提供高精度的5V輸出電壓，適用于交流全電壓85~264Vac輸入和直流電壓30~380Vdc輸入。FT8430采用超高壓工藝，內部集成了高壓啟動電路、高壓功率開關以及電流采樣電阻，極大地簡化了系統應用，減少了外部元件數量。此外，它還具備多種保護功能，如VCC欠壓保護、VCC過壓保護、過溫保護、逐周期過流保護和輸出短路保護，確保了系統的可靠性。
FT8430的性能優勢主要體現在以下幾個方面：
FT8430能夠提供高精度的5V輸出電壓，精度可達±3%。這一特性使得它在對電壓精度要求較高的小家電應用中表現出色，如智能家居設備、智能插座等，能夠?yàn)檫@些設備提供穩定的電源，確保其正常運行。
FT8430的快速啟動時間僅為50ms，這意味著在電源接入后，設備能夠迅速進入工作狀態，減少了用戶的等待時間。同時，其低空載功耗僅為50mW，這對于小家電產品來說是一個巨大的優勢，能夠在不使用時最大限度地減少能源浪費，符合現代節能理念。
FT8430內置抖頻技術，能夠有效提高EMI性能，使產品更容易通過電磁兼容性測試。這對于小家電產品在市場上的競爭力至關重要，因?yàn)镋MI性能是產品能否順利上市的關鍵因素之一。此外，其內部集成的高壓啟動電路，使得芯片在啟動時無需額外的啟動電路，進一步簡化了設計，降低了成本。
FT8430集成了多種保護功能，包括欠壓、過壓、過流、過溫、短路等保護功能。這些保護功能能夠有效防止芯片在異常工作條件下?lián)p壞，提高了產品的可靠性和使用壽命，為小家電產品的穩定運行提供了有力保障。
KP3111LGA是一款傳統的電源芯片，廣泛應用于小家電領域。然而，隨著技術的發展，F(xiàn)T8430以其更優的性能和更低的成本，逐漸成為KP3111LGA的理想替代品。以下是FT8430與KP3111LGA的對比分析：
輸出電壓精度：FT8430的輸出電壓精度為±3%，而KP3111LGA的輸出電壓精度相對較低。這意味著FT8430能夠?yàn)樾〖译娫O(shè)備提供更穩定的電源，提高設備的性能和可靠性。
啟動時間和空載功耗：FT8430的快速啟動時間為50ms，空載功耗僅為50mW，而KP3111LGA在這兩方面的表現相對較差。快速啟動和低空載功耗使得FT8430在小家電應用中更具優勢，能夠提高用戶體驗并降低能源消耗。
EMI性能：FT8430內置抖頻技術，能夠有效提高EMI性能，使產品更容易通過電磁兼容性測試。而KP3111LGA在這方面則需要額外的措施來滿足EMI要求，增加了設計復雜性和成本。
FT8430采用了超高壓工藝和集成設計，減少了外部元件數量，降低了物料成本。相比之下，KP3111LGA需要更多的外部元件來實現相同的功能，這使得其整體成本相對較高。此外，F(xiàn)T8430的封裝形式多樣，包括TO-92和SOT23-3，能夠滿足不同小家電產品的設計需求，進一步提高了其性價比。
FT8430的典型應用電路非常簡單，以下是一個5V輸出的典型應用電路圖：
在該電路中，F(xiàn)T8430通過一個470uH的工字電感和一個1uF/400V的電容實現5V-120mA的輸出。該電路具有內置抖頻功能，能夠輕松通過EMI測試，適用于需要高精度電壓和低待機功耗的小家電設備，如智能插座、智能照明設備等。
對于一些對EMI要求不高的小家電設備，如小型風扇、泡茶機等，可以采用5V-50mA的應用電路。該電路僅需一個220uH的0510色環電感，成本極低，能夠滿足設備的基本供電需求。

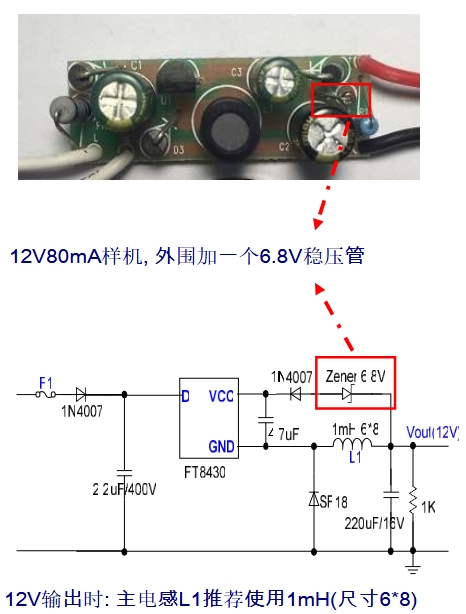

主電感L1推薦使用1mH(尺寸6*8)。
FT8430適用于多種小家電產品，包括但不限于以下領域：
智能插座：為智能插座提供穩定的5V電源，支持設備的正常運行和通信功能。
智能照明設備：為LED燈、WIFI智能燈等提供電源，確保其穩定工作，實現遠程控制和智能調節。
智能遙控風扇：為風扇的控制電路提供電源，實現遙控功能。
泡茶機、煮蛋器：為這些設備的輔助電路提供電源，如顯示屏、定時器等。
燙發器、卷發器：為設備的加熱控制電路提供電源，確保其正常工作。
FT8430以其高精度輸出電壓、快速啟動、低空載功耗、內置抖頻技術和強大的保護功能，成為小家電電源芯片的高性價比之選。它完美替代了傳統的KP3111LGA芯片，為小家電產品的升級換代提供了有力支持。通過簡化電路設計和降低物料成本，F(xiàn)T8430能夠幫助工程師們在保證產品性能的同時，實現成本控制，提高產品的市場競爭力。
