在當今電子設備日益復雜的背景下，電源方案的性能與成本控制成為關鍵考量因素。FT8440A 12V300mA BUCK電源方案以其卓越的性能和低成本優勢脫穎而出，為眾多小家電輔助電源應用場景提供了理想的解決方案。

方案概述

FT8440A是一款高性能、高精度、低成本的非隔離PWM功率開關，專為滿足現代電子設備對電源的嚴格要求而設計。該方案采用BUCK結構，具備全電壓輸入范圍（90Vac~264Vac，50/60Hz），能夠適應不同地區的電網電壓波動，確保設備在全球范圍內的穩定運行。

應用場景及電路圖

FT8440A 12V300mA電源方案廣泛適用于小家電輔助電源領域，如智能家電的控制板電源、小型電子設備的輔助供電等。其高效率、低待機功耗、低輸出紋波和高恒壓精度等特點，能夠滿足這些設備對電源性能的嚴格要求，同時，低成本設計也有助于降低產品成本，提高產品的市場競爭力。

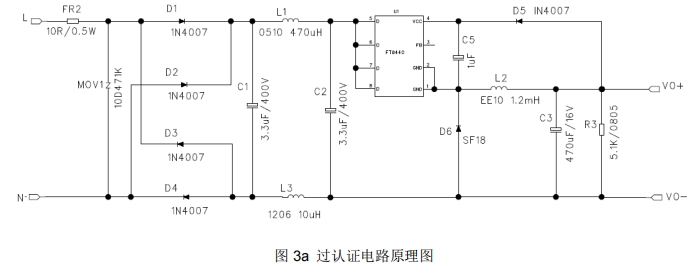

a.下圖為過 EMI 過雷擊樣機(PASS EMI+雷擊 4kV)

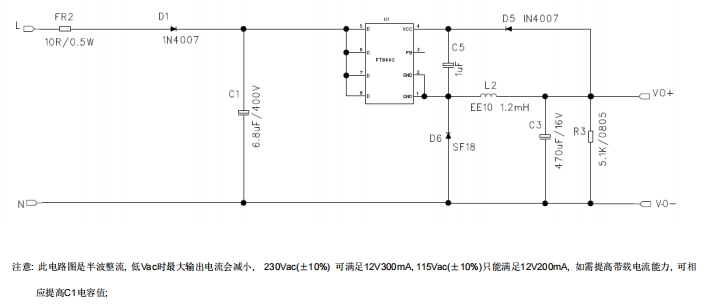

b.下圖為低成本樣機(無雷擊和 EMI 要求)，僅供參考

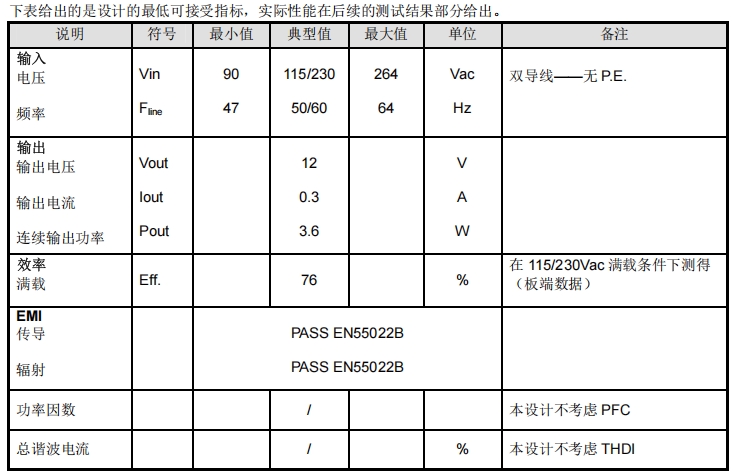

性能優勢

（一）高效率與低待機功耗

該電源方案在115Vac和230Vac滿載條件下效率均能達到76%以上，遠超六級能效標準，為設備提供高效能源轉換的同時，顯著降低能源損耗。在待機狀態下，其功耗表現同樣出色，當假負載為5.1K時，待機功耗僅為43mw；假負載為100K時，待機功耗更是低于20mw。這一特性不僅有助于延長設備的使用壽命，還能有效減少能源浪費，符合綠色環保的發展趨勢。

（二）低輸出紋波與高恒壓精度

在90V至264V的輸入電壓范圍內，輸出紋波峰峰值（Vripple_p-p）被嚴格控制在150mv以內。同時，輸出電壓的恒壓精度達到±3%的高精度水平。這意味著電源輸出的穩定性極高，能夠為敏感的電子設備提供純凈、穩定的電力支持，避免因電壓波動而引發的設備故障或性能下降。

（三）強大的保護功能

FT8440A集成了多種保護功能，包括欠壓鎖定、過壓保護、過溫保護、過流保護以及輸出短路保護等。這些保護機制為電源及負載設備提供了全方位的安全保障，即使在異常工作條件下，也能有效防止設備損壞，確保系統的可靠性和穩定性。

成本與設計優勢

（一）低成本設計

采用BUCK結構的FT8440A方案，外圍元件數量少，成本低。這使得在滿足高性能要求的同時，能夠有效控制整體成本，為用戶帶來高性價比的電源解決方案。對于成本敏感的小家電輔助電源應用來說，這一優勢尤為重要，有助于降低產品成本，提高市場競爭力。

（二）快速啟動與優越動態響應

內部集成的高壓啟動功能，使得FT8440A的起機時間短。在面對負載突變等動態情況時，其優越的動態響應能力能夠迅速調整輸出電壓，確保設備在各種工作條件下都能獲得穩定的電力供應。這對于需要快速響應的電子設備來說，是一個不可忽視的優勢。

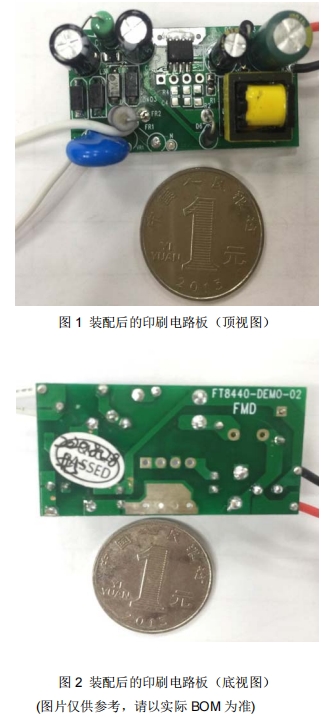

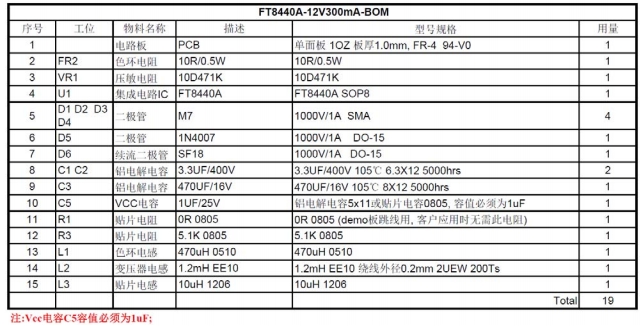

PCB布局及BOM表

總結

FT8440A 12V300mA BUCK電源方案憑借其高效率、低待機功耗、低輸出紋波、高恒壓精度以及強大的保護功能，成為了小家電輔助電源領域的理想選擇。其低成本設計和快速啟動、優越動態響應等特性，進一步提升了方案的性價比和實用性。在追求高性能、低能耗和高可靠性的電子設備市場中，FT8440A無疑將為用戶帶來卓越的電源解決方案。
