在現代電子設備中，電源管理芯片起著至關重要的作用。PL3563C作為一款高性能、低成本的電流模PWM控制芯片，專為小功率開關電源設計，滿足低功耗需求。本文將深入探討PL3563C的特點、應用場景以及典型應用電路設計。

芯片特點

（一）低啟動電流與工作電流

PL3563C的啟動電流典型值僅為5μA，極大減少了啟動電路的損耗。同時，較低的工作電流有助于提升系統效率，使其在輕載條件下也能保持高性能。

（二）綠色工作模式

芯片內置“無噪音綠色模式”，能夠根據負載條件自適應調節工作模式。在輕載或空載時，PWM頻率降低，最小工作頻率固定為22kHz，有效降低開關損耗，同時避免音頻噪音，滿足嚴格的能源損耗要求。

（三）軟啟動功能

PL3563C集成軟啟動電路，系統上電時，電感電流峰值逐漸增加，減輕外部元件在啟動過程中的電壓應力，每次重啟都伴隨軟啟動，確保系統穩定。

（四）斜率補償與前沿消隱

芯片在原邊電流檢測電路上疊加斜坡電壓，提高閉環穩定性，避免次諧波震蕩。同時，內置前沿消隱時間，避免功率管導通時的尖脈沖引發誤觸發，確保逐周期限流保護的準確性。

（五）全面的保護功能

PL3563C具備多種保護功能，包括逐周期限流保護、VDD欠壓保護、輸出短路保護、過溫保護等，確保系統在異常情況下的安全運行。

應用場景

（一）手機充電器

PL3563C適用于手機充電器，其低啟動電流和工作電流減少充電器待機功耗，綠色模式降低輕載損耗，滿足節能標準，同時全面保護功能保障充電安全。

（二）機頂盒電源

在機頂盒電源應用中，PL3563C的高效率和低功耗特性確保機頂盒在長時間工作下的穩定性和可靠性，軟啟動功能避免電源啟動時的電流沖擊，延長電源使用壽命。

（三）LED驅動

對于LED驅動，PL3563C提供高精度恒壓輸出，確保LED亮度穩定，斜率補償和前沿消隱功能提高系統穩定性，防止電流波動對LED造成損害。

典型應用電路設計

（一）基本電路架構

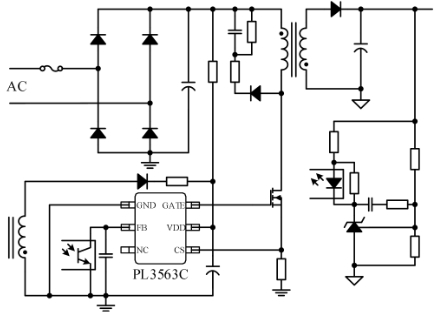

PL3563C的典型應用電路為反激式開關電源電路，主要由PL3563C芯片、功率MOS管、變壓器、反饋電路等組成。系統上電時，母線電壓通過啟動電阻對VDD引腳充電，達到開啟閾值后芯片開始工作，控制功率MOS管的導通與關斷，實現電能轉換與傳輸。

（二）參數設計與優化

在設計應用電路時，需根據具體應用場景和要求，對變壓器參數、反饋電路參數等進行優化設計。例如，根據輸出功率和電壓要求，選擇合適的變壓器匝數比和磁芯型號；根據負載特性和保護要求，調整反饋電路中的電阻、電容等元件參數，確保電路性能和穩定性。

結論

PL3563C憑借其低功耗、高效率、綠色模式、軟啟動、斜率補償、前沿消隱以及全面的保護功能等優勢，成為小功率開關電源領域的理想選擇，廣泛應用于手機充電器、機頂盒電源、LED驅動等場景，為電子設備的電源管理提供了高效、可靠的解決方案。
