在現代電子設備中，電源管理芯片起著至關重要的作用，它不僅決定了設備的能效，還直接影響到設備的穩定性和可靠性。本文將深入探討晶豐明源推出的BPA8504D芯片的參考設計，以及其在5V150mA輸出條件下的性能表現。通過對該芯片的詳細分析，我們將揭示其在不同應用場景中的優勢和潛在改進空間。
BPA8504D是一款集成了650V高壓MOSFET的PWM控制芯片，專為低待機功耗和高效率的離線式電源轉換應用而設計。其主要特點包括低輸出紋波、內置軟啟動功能、高壓?jiǎn)?dòng)和自供電電路，以及低音頻噪聲。這些特性使其成為家用電器輔助電源、電機驅動輔助電源、物聯網設備以及工業控制輔助電源的理想選擇。
在設計5V150mA輸出電源時，BPA8504D的電源規格至關重要。該芯片支持85V至264V的寬輸入電壓范圍，能夠適應全球不同地區的電網電壓。其輸入頻率范圍為47Hz至63Hz，覆蓋了常見的50Hz和60Hz電網頻率。在輸出方面，BPA8504D能夠提供穩定的5V輸出電壓，精度在±5%以內，最大輸出電流為150mA，連續輸出功率可達0.75W。
此外，該芯片的待機功耗極低，在230VAC輸入條件下，包含假負載的待機功耗僅為229mW。滿載效率可達50%，這一效率水平在同類產品中表現優異。在電磁兼容性方面，BPA8504D的傳導EMI滿足CISPR22/EN55022 Class B標準，且具有超過5dB的裕量，確保了電源在電磁環境中的良好兼容性。

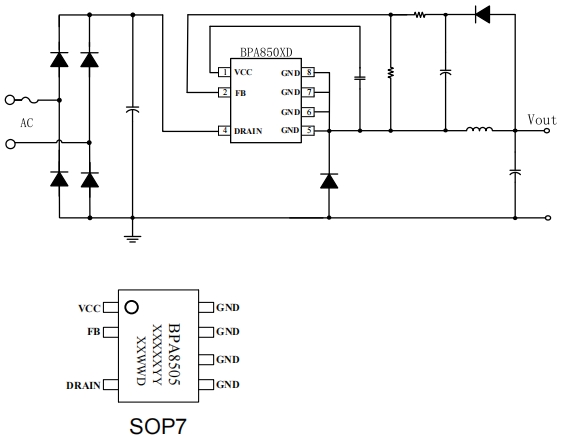

BPA8504D的參考設計采用了簡潔而高效的電路架構。其電路主要包括輸入濾波、整流、PWM控制、輸出濾波等部分。在元件選擇上，設計團隊精心挑選了適合該芯片的元件，以確保電源的性能和可靠性。
例如，輸入濾波部分采用了2.2uF的電解電容，雖然在某些情況下（如85VAC輸入）這一容值略顯不足，但通過增加電容容值可以有效改善性能。此外，電路中還使用了多個不同規格的電阻、電容和電感，這些元件的參數經過精確計算，以實現最佳的電源轉換效率和穩定性。
在待機功耗測試中，BPA8504D表現出色。其待機功耗隨輸入電壓的變化呈現出一定的規律性，在85VAC至265VAC的輸入范圍內，待機功耗均低于300mW，這使得該芯片在節能方面具有顯著優勢。在效率測試中，BPA8504D在不同輸入電壓和負載條件下的效率表現穩定，滿載效率可達50%，這一效率水平在同類產品中處于中上水平。
輸出電壓調整率是衡量電源穩定性的重要指標。BPA8504D在不同負載條件下的輸出電壓調整率表現良好。在25%至100%的負載范圍內，輸出電壓的最大調整率僅為6.53%，這表明該芯片能夠在較寬的負載范圍內保持穩定的輸出電壓。
輸出電壓紋波是衡量電源質量的另一個重要指標。BPA8504D在不同輸入電壓和負載條件下的輸出電壓紋波表現優異。在無負載條件下，紋波電壓峰值僅為29.4mV至59mV；而在滿載條件下，紋波電壓峰值也僅為482mV至71.4mV。這一低紋波特性使得該芯片在對電源質量要求較高的應用中具有明顯優勢。
動態負載響應能力是電源適應負載快速變化的關鍵特性。BPA8504D在50%至100%負載變化和10%至90%負載變化條件下的動態負載響應表現良好。其輸出電壓的峰值變化范圍在174mV至344mV之間，這表明該芯片能夠快速響應負載變化，保持輸出電壓的穩定。
BPA8504D具備完善的保護功能，包括過載保護（OLP）、短路保護和過熱保護等。在短路保護測試中，該芯片能夠在短時間內檢測到短路情況，并迅速進入保護狀態，避免了因短路而引起的損壞。此外，其過熱保護功能能夠在芯片溫度過高時自動降低輸出功率或關閉輸出，確保電源的安全運行。
盡管BPA8504D在性能方面表現出色，但在某些特定條件下仍存在改進空間。例如，在85VAC輸入時，由于輸入濾波高壓電解電容容值較小，電源無法滿載啟機。針對這一問題，建議將輸入濾波電容的容值增加到3.3uF至4.7uF，這樣不僅可以解決滿載啟機問題，還能進一步降低輸出紋波。
此外，BPA8504D的軟啟動功能在降低MOSFET電流應力方面發揮了重要作用。然而，進一步優化軟啟動過程，如調整起始限流值和軟啟動時間，可能會進一步提升電源的可靠性和穩定性。
BPA8504D是一款高性能、低待機功耗的電源管理芯片，其參考設計在5V150mA輸出條件下表現出了優異的性能。從低待機功耗到高效率，從穩定的輸出電壓調整率到低輸出電壓紋波，BPA8504D在多個方面都展現了其作為一款優秀電源管理芯片的潛力。通過對該芯片的深入分析和性能測試，我們不僅看到了其在現有設計中的優勢，還發現了潛在的改進方向。隨著技術的不斷進步和市場需求的日益增長，BPA8504D及其后續產品有望在電源管理領域發揮更大的作用，為各種電子設備提供更加高效、可靠的電源解決方案。
